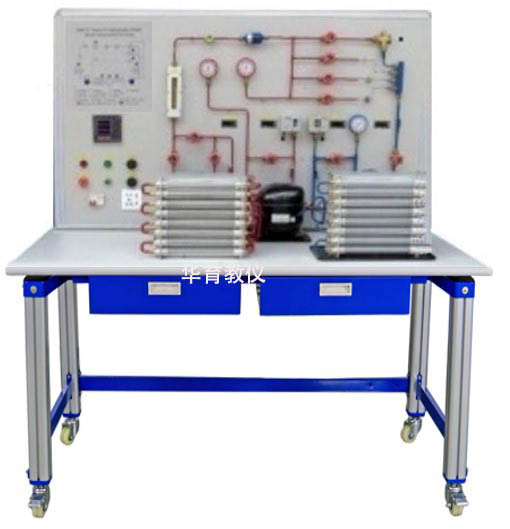

HY-9920通用制冷原理實訓考核裝置

1．產品簡介

通用制冷原理實訓裝置用來深入研究普通制冷壓縮循環。冷凝器及蒸發器帶有8支透明管及可調速風機，可直接觀察制冷劑在系統中的冷凝和蒸發過程，直觀的反應制冷劑在同一工況下4種不同的節流裝置下的制冷變化，以及通過風機調速改變冷凝器和蒸發器的換熱效果，在不同工況下制冷劑的制冷變化。適用于技能鑒定、考核工作、高職院校、職業學校的制冷技術、家用制冷設備原理與維修和制冷設備維修工等教學實訓。

2．裝置特點
（1）實訓裝置系統回路中包含膨脹閥和毛細管節流裝置，其中毛細管分為三種不同長度的，系統運行時可以直觀的展示不同的節流裝置對制冷效果的影響。
（2）制冷系統中的冷凝器和蒸發器均帶有8支透明的玻璃管，系統運行時，可以清楚的觀察到制冷劑狀態在冷凝器和蒸發器中的變化。
（3）制冷循環管路敷設于設備安裝板上，高低溫區涂有不同顏色，方便觀察及區分，同時采用制冷劑專用流量計，實時觀測制冷劑的流量情況。
（4）采用鋁型材框架整體結構，立柱為開模定制的125*35mm專用工業鋁型材，表面采用進口荷蘭ACZU粉末噴涂處理，堅固美觀（帶型才樣品），保證了設備的整體強度，底部安裝有4個萬向輪，可方便的進行移動。
（5）設備具有良好的安全保護體系。制冷循環中安裝有高低壓保護開關，在系統壓力發生異常時可立即停止壓縮機工作，保護壓縮機及系統安全；電氣回路中安裝有漏電保護開關，緊急停止按鈕及可靠的接地保護措施，保證設備及人身安全。
3．技術參數
（1） 輸入電源：單相三線～220V±10% 50Hz
（2）裝置容量：＜0.4kVA
（2） 外型尺寸：1400mm×800mm×1800mm
（3） 重 量：＜100kg
（4） 工作條件：環境溫度10℃～30℃相對濕度＜75%（25℃）
（5）制冷劑類型：R134a
4．基本組成
（1）實訓臺框架：采用鋁型材框架整體結構，立柱為開模定制的125*35mm專用工業鋁型材，表面采用進口荷蘭ACZU粉末噴涂處理，堅固美觀（帶型才樣品）
（2）壓縮機單元：采用1/2P壓縮機，帶有過熱和過流保護，壓縮機固定于桌面，可直觀觀察壓縮機工作狀態。
（3）冷凝器與蒸發器：帶有8支透明玻璃管，可直觀觀察制冷劑狀態化過程，利于理解制冷循環原理。
（4）儲液器與氣液分離器單元：連接在制冷循環管路中。
（5）實驗屏：安裝有制冷回路組件，包括干燥過濾器、視液鏡、手閥、制冷管道、高低壓壓力表、高低壓壓力控制器、膨脹閥等組件。
（6）溫度表，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度、環境溫度等位置的實時溫度。溫度測量探頭可以根據測量需求更換測量位置。
（7）多功能表：實時顯示系統的電壓、電流、功率因數等數據，可進行485通訊。
（8）流量計：采用制冷劑專用高壓流量計，可以觀測制冷劑的實時流量。
（9）軟件：配有工業電腦一臺，含有專用測量軟件一套。需現場演示。
5.可完成實訓項目
（1）帶有膨脹閥的制冷實訓
（2）帶有標準毛細管的制冷實訓
（3）毛細管過短時的制冷實訓
（4）毛細管過長時的制冷實訓
（5）同一工況下不同節流裝置的制冷實訓
（6）不同工況下同一節流裝置的制冷實訓
（7）制冷劑在冷凝器中的液化過程
（8）制冷劑在蒸發器中的氣化過程
（9）儲液器在制冷系統中的作用
（10）氣液分離器在制冷系統中的作用
（11）制冷劑的充注與抽真空實訓

（12）含真空泵一臺、制冷工具一套、制冷劑1瓶
